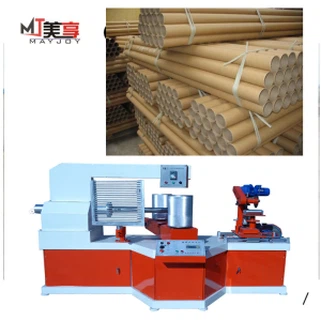

Mayjoy AautomatycznypapercRudamwiekmaszyna

Opis funkcji:

Koncepcja projektu jest prosta, kompaktowa i stabilna.

Odniesienie do zastosowania produkcyjnego: różne średnie i duże przemysłowe tuby z rdzeniem papierowym.

Cechy:

1. Korpus główny wykonany jest z grubych i wytrzymałych płyt stalowych, które są spawane po cięciu CNC. Rama jest stabilna i niełatwa do odkształcenia, a wibracje są niewielkie.

2. W głównej przekładni zastosowano przekładnię łańcuchową z pełną kąpielą olejową o twardej powierzchni zębów, niski poziom hałasu, niskie wytwarzanie ciepła, dużą prędkość i wysoki moment obrotowy.

3. W silniku głównym zastosowano wektorową przetwornicę częstotliwości o wysokim momencie obrotowym do regulacji prędkości.

4 Opcjonalny synchroniczny system nożyc tnących CNC, stół do cięcia napędzany jest precyzyjną śrubą kulową i wysokowydajnym serwomotorem.

5. Wyposażony w sterowanie impulsowe o stałej długości, w połączeniu z funkcją kompensacji wyprzedzającego, gwarantuje, że długość cięcia będzie stała przy różnych prędkościach hosta, a kontrola długości cięcia jest dokładniejsza niż wcześniej.

7. Wyposażony w nowy typ panelu operacyjnego i wielkoformatowy kolorowy ekran dotykowy umożliwiający obsługę interfejsu człowiek-maszyna.

8. Może być wyposażony w wielofunkcyjne urządzenie do podawania papieru podkładowego oraz funkcję automatycznego zatrzymania w przypadku zerwania papieru.

9. Zintegrowane urządzenie łączące integralną ramę dostarczającą papier, ramę dostarczającą klej i powlekającą oraz urządzenie prowadzące papier jest opcjonalne i ma regulację w pełni elektryczną.

10. Modułowy projekt układu elektrycznego, wygodniejszy i naukowy w użyciu, konserwacji i naprawie.

product-476-316

Specyfikacja techniczna:

Specyfikacja techniczna			System sterowania
Warstwy papieru rolkowego	3-30warstwy		Sterowanie PLC		Tajwańska TAIDA
Maks. średnica	350mm		Interfejs człowiek-komputer		Kolorowy ekran dotykowy
Min. średnica	100mm		Wersja programu		HT/4.0
Maks. grubość	25mm		Przetwornica częstotliwości		Częstotliwość Shenzhen Easydrive
Min. grubość	5mm		Wykonaj urządzenie (stycznik)		Produkt chiński Zhengtai
Naprawiono tryb formy rdzenia cewki	Kołnierz kołnierzowy		element sygnałowy (przełączniki fotoelektryczne)		Produkty Omrona
Tocząca się głowa	Pojedynczy pas z 4 głowicami		Element pneumatyczny		Produkty Hengyi
Metoda cięcia	Cięcie pojedynczym nożem okrągłym bez oporu		Regulowany kąt silnika		Jiacheng
Metoda klejenia	Klejenie jednostronne/dwustronne		Sterowanie synchroniczne		Pneumatyczny
Tryb stałej długości	fotoelektryczność		Jednoczesne śledzenie systemu rur tnących		Cylinder
Operator	1-4osoby
Prędkość zwijania rdzenia papieru	3-15m/min		Wyposażone urządzenie
Kontrola prędkości	Przetwornica częstotliwości		Półka z automatycznym opuszczaniem rdzenia		Tak
Zasilacz	Trójfazowe 380 V (można dostosować)		Pasek diagonalny		Elektryczny
Specyfikacja Rozmiar			Regulacja napięcia paska		Regulacja mechaniczna
Rozmiar maszyny: LWH		450022002050mm
Średnica piasty		269 mm	Automatyczne podawanie kleju		Pneumatyczna pompa membranowa
Wysokość piasty		400mm	Taśma papierowa jest automatycznie wykorzystywana do smarowania oleju		Automatyczny
Min. odległość koła		1000 mm	Regulacja napięcia		Regulacja mechaniczna
Maksymalna odległość koła		1300 mm	Typ ramki papierowej		cała papierowa ramka
Waga		4800 kg	Pasek rolkowy		Pasek płócienny/pasek podstawowy
Układ napędowy			Dołączone części
Moc gospodarza		22kw		Wtyczka tuby głośności		1 szt
Prędkość koła		47 obr./min		Pas rurowy		1 zestaw
Wyjściowy moment obrotowy piasty koła		2360N.m		Narzędzie aplikacji		Tak
Metoda jazdy		Napęd zębaty i napęd łańcuchowy		Instalacja papieru powierzchniowego		Tak
Model łańcucha napędowego		32A
Napęd w piaście koła		napęd na 4 koła
Silnik ostrza tnącego		Silnik krokowy/silnik przekładniowy
Namiar		Łożyska Harbina
